قطعات مکانیکی cnc

کوپلینگ دیافراگمی با دقت بالا برای ربات صنعتی، فولاد ضد زنگ، عنصر کوپلینگ درایو با دمنده

تمام دسته ها

راه حل های تولید CNC

با ما تماس بگیرید

Mrs. Yang

kristen.yang@jinbo-china.com

+86 13798898651

Y13798898651

حالا تماس بگیرید

کوپلینگ دیافراگمی با دقت بالا برای ربات صنعتی، فولاد ضد زنگ، عنصر کوپلینگ درایو با دمنده

نام تجاری:	SINBO
مقدار تولیدی:	100
قیمت:	20
شرایط پرداخت:	L/C ، D/A ، D/P

اطلاعات دقیق

توضیحات محصول

اطلاعات دقیق

گواهی:

SIO9001，IATF6949

زمان پیشرو:

15 روز

نوع پردازش:

حفاری، آبکاری، تراشکاری CNC

اندازه:

اساس مورد نیاز مشتری

روش پردازش:

ماشینکاری CNC

سطح:

نقاشی، آنودایز، PVDF

نرم افزار طراحی:

Pro/E، Solidworks، UG

کیفیت:

بازرسی 100 ٪

سختی اصلی:

HRC35-42

استاندارد مواد:

روه

مادی:

فلزی

تحمل:

تنگ

اسپری نمکی:

72 ساعت

سختی:

HRC48~52 یا HRC58~62

قابلیت های مادی:

فولاد ضد زنگ

قالب نقاشی:

CAD/PDF/DWG/IGS/STEP

استفاده:

صنعتی

روش ریخته گری:

ریخته گری

برنامه:

ماشین آلات

مقاومت:

مقاوم در برابر خوردگی

دقت:

0.001 میلی متر

تحمل:

+ -0.01 میلی متر

فرآیند ریخته گری:

ریخته گری گرانشی

پردازش:

ماشینکاری CNC ، فرز CNC ، چرخش CNC

نوع ماشینکاری:

آسیاب کردن، خرد کردن، پولیش کردن

حفره:

مجرد

اندازه:

سفارشی

گارانتی:

1 سال

قابلیت های مادی:

آلومینیوم

قابلیت ارائه:

20000

برجسته کردن:

کوپلینگ استیل ضد زنگ آکاردئونی,کوپلینگ دیافراگمی با دقت بالا,کوپلینگ درایو ربات صنعتی

high precision diaphragm coupling

industrial robot drive coupling

توضیحات محصول

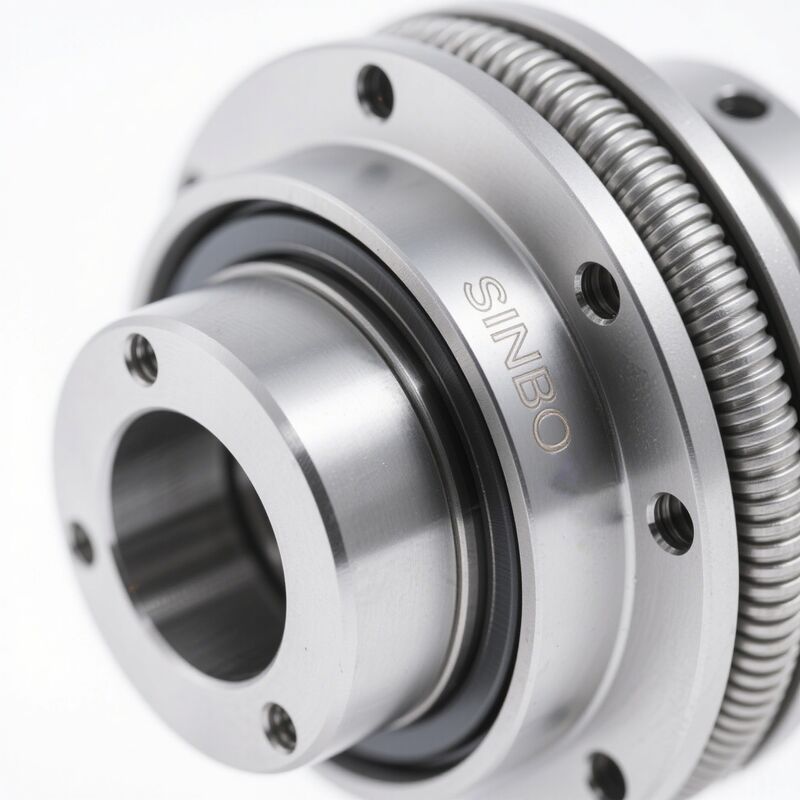

کوپلینگ دیافراگمی با دقت بالا برای ربات صنعتی، کوپلینگ درایو استیل ضد زنگ با ساختار بلوز

کوپلینگ‌های دیافراگمی/بلوز ربات‌های صنعتی، عناصر اتصال اصلی در سیستم‌های انتقال دقیق هستند که به‌طور خاص برای کاربردهای اتوماسیون صنعتی پیشرفته طراحی شده‌اند. این محصول از مواد استیل ضد زنگ با استحکام بالا استفاده می‌کند که از طریق فرآیندهای شکل‌دهی ویژه تولید می‌شود و امکان انتقال گشتاور را در عین جبران ناهماهنگی‌های محوری، زاویه‌ای و شعاعی فراهم می‌کند.

ویژگی های کلیدی

سفتی پیچشی بالا: ساختار دیافراگم استیل ضد زنگ چند لایه با راندمان انتقال گشتاور تا 98٪، اطمینان از انتقال بدون لقی
درایو بدون لقی: ساختار بلوز با طراحی ویژه، به طور موثر فاصله انتقال را از بین می برد و به دقت موقعیت یابی مجدد ±0.01 میلی متر می رسد.
جبران ناهماهنگی قوی: به طور همزمان انحرافات محوری، زاویه ای و شعاعی را جبران می کند و خطای خارج از مرکز 0.03 میلی متر را مجاز می کند.
طراحی بدون نیاز به تعمیر و نگهداری: بدون نیاز به روغن کاری، ساختار آب بندی یکپارچه درجه حفاظت IP65 را فراهم می کند که برای محیط های صنعتی خشن مناسب است.
عمر سرویس طولانی: مواد استیل ضد زنگ ممتاز بیش از 100000 آزمایش خستگی را با سایش کمتر از 0.01 میلی متر تحمل می کند.

مشخصات فنی

پارامتر	مقدار/توضیحات	استاندارد آزمون
گشتاور نامی	1.2N·m تا 355N·m	ISO 14691
قطر سوراخ	4 میلی متر تا 100 میلی متر	DIN 6885
حداکثر سرعت	16000 دور در دقیقه	ISO 10816
خارج از مرکز مجاز	≤0.03mm	ISO 2631
سفتی پیچشی	0.1° تا 0.5°	DIN 740
دمای محیط	-30℃ تا +100℃	ISO 1817
درجه حفاظت	IP65	IEC 60529
مواد	استیل ضد زنگ 304/316L	ASTM A240

کاربردها

انتقال مفصل ربات شش محوره: مناسب برای موقعیت یابی دقیق در مفاصل ربات های جوشکاری و جابجایی
سیستم های مونتاژ دقیق: در کنترل حرکت دقیق در خطوط تولید خودکار محصولات 3C استفاده می شود
تجهیزات تولید نیمه هادی: الزامات انتقال برای تجهیزات با دقت بالا مانند جابجایی ویفر و دستگاه های لیتوگرافی را برآورده می کند
خطوط جوشکاری خودرو: در سیستم های انتقال پرس سروو برای خطوط جوشکاری بدنه سفید استفاده می شود
ساخت هوافضا: در سیستم های انتقال برای ماشین های قرار دادن کامپوزیت و مراکز ماشینکاری دقیق استفاده می شود

خدمات سفارشی سازی

سفارشی سازی ابعاد: پشتیبانی از پردازش سوراخ غیر استاندارد با قطرهای سوراخ قابل تنظیم از 4-100 میلی متر
انتخاب مواد: ارائه استیل ضد زنگ 304، 316L، آلیاژ تیتانیوم و مواد آلیاژی ویژه
بهینه سازی عملکرد: ضریب سفتی را با توجه به ویژگی های بار برای کاربردهای خاص بهینه کنید
سازگاری با محیط های خاص: توسعه مدل های ویژه برای دمای بالا، مقاومت در برابر خوردگی و الزامات ضد انفجار
خدمات نمونه سازی سریع: ارائه کانال پردازش اضطراری با زمان تحویل 3-5 روز کاری

پشتیبانی و خدمات

مشاوره فنی: ارائه راه حل های بهینه سازی سیستم انتقال و راهنمایی انتخاب
راهنمای نصب: ارائه دستورالعمل های تراز دقیق و دفترچه های اشکال زدایی
پشتیبانی در محل: اعزام مهندسان برای حل مشکلات نصب و اشکال زدایی در محل
گارانتی پس از فروش: 18 ماه ضمانت کیفیت و خدمات نگهداری مادام العمر
تامین قطعات یدکی: ایجاد موجودی قطعات یدکی اختصاصی مشتری که پاسخگویی اضطراری 24 ساعته را تضمین می کند
